HIWIN上银 FDW 上银滚珠丝杆ir40-
扫码获取价格库存技术资料
- 品牌: 上银双向丝杆
- 分类: 双螺母插管型FDW
- 类型:
- 属性: HIWIN上银 FDW 上银滚珠丝杆ir40-，-HIWIN上银 FDW 上银滚珠丝杆ir40--HIWIN上银 FDW 上银滚珠丝杠质量哪家好 在这个世界上，有着许多琳琅满目的事物。其中有一样东西，叫做上银的丝杠样本。这个样本是如此神秘，令人费解，仿佛是一本未解之谜的书籍。很多人看过它，却难以理解其中的含义。它就像一张迷题，让人拼凑不出完整的答案。那丝杠的形态，如同一条流线型的蛇，曲线优美而又富有张力。银色的光芒，在阳光下闪烁着神秘的光彩。探寻其中的奥秘，就像是踏入了一个迷宫，四面八方的岔路-HIWIN上银 FDW 上银滚珠丝杆ir40---HIWIN上银 FDW 上银滚珠丝杆ir40--

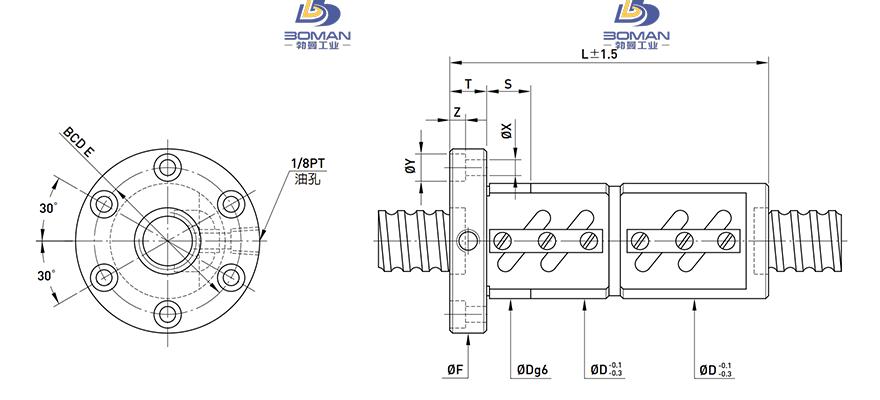

HIWIN上银 FDW 上银滚珠丝杆ir40- 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 50 |
|
| 导程 | 6 |
|
| 丝杠轴底径 | 46.744 |
|
| 滚珠节圆直径 | 50.8 |
|
| 钢球直径 | 3.969 |
|
| 精度等级 | ||
| 螺母直径 | 84 |
|
| 法兰直径 | 118 |
|
| 螺母长度 | 134 |
|
| 螺母安装 | PCD | 100 |
| 额定动负载 | CaN | 3093 |
| 额定静负载 | C0aN | 11149 |
| 有效圈数 | 2.5x2 |
|
| 法兰盘宽度 | 16 |
|
| 法兰安装孔通孔直径 | 9 |
|
| 法兰安装孔沉孔直径 | 14 |
|
| 法兰安装孔沉孔深度 | 8.5 |
|
| 轴向刚度 | KNm | 161 |
HIWIN上银 FDW 上银滚珠丝杆ir40-此型号部分数据来源于W2002FA-1P-C5Z10-MA标准滚珠丝杠
